Lo que necesitás saber
- Tipo: Controlador inteligente para tiras LED direccionables.
- Conectividad: Wi-Fi.
- Software: WLED preinstalado y listo para usar.
- Compatibilidad: Tiras LED RGB y RGBW direccionables de 5 V, 12 V y 24 V.
- Salidas: Dos canales para tiras LED.
- Integración: Compatible con Home Assistant.
- Importante: No es compatible con tiras RGB analógicas convencionales de 4 pines identificadas como +, R, G y B.
Características clave
- Control individual de los LED para crear colores, animaciones y efectos dinámicos.
- Compatible con tiras direccionables de 3 cables: positivo, datos y negativo.
- Compatible con tiras direccionables de 4 cables que utilizan datos y reloj.
- Firmware WLED instalado de fábrica.
- Micrófono digital integrado para efectos reactivos al sonido y la música.
- Receptor infrarrojo integrado para controles remotos compatibles.
- Botón táctil incorporado para control manual.
- Dos canales de salida para controlar tiras LED.
- Procesador ESP32 de doble núcleo.
- Actualización inalámbrica de firmware mediante OTA.
- Compatible con firmware alternativo ESPHome.
Descripción completa

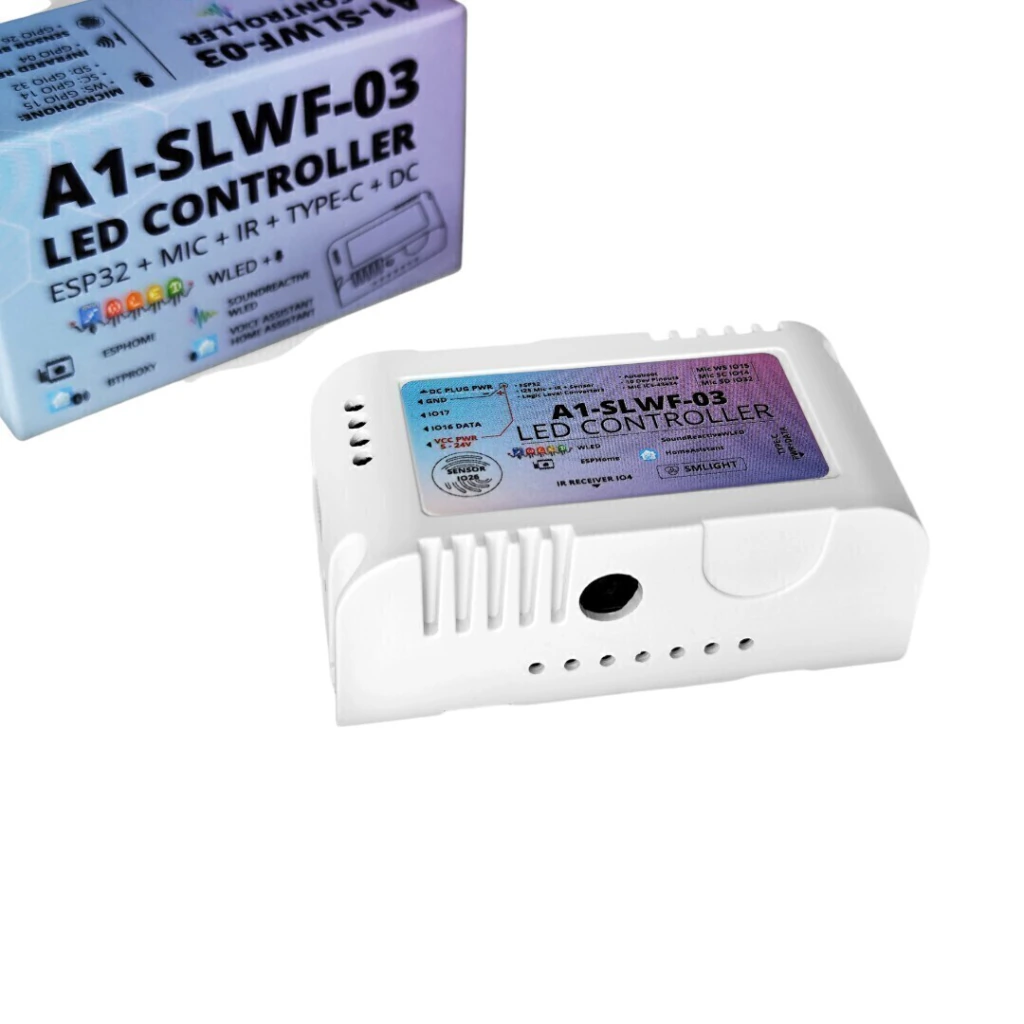

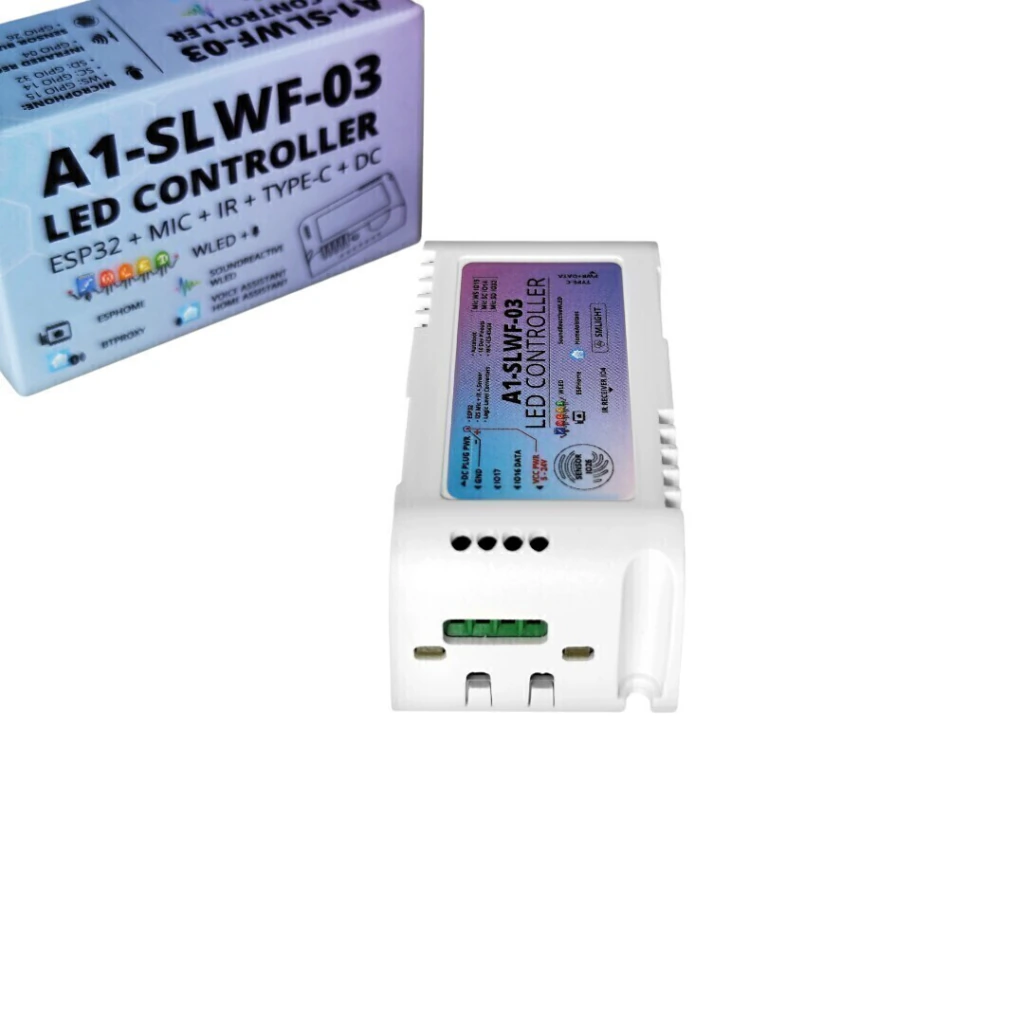

El SMLIGHT A1-SLWF-03 permite transformar una tira LED direccionable en un sistema de iluminación inteligente controlado mediante Wi-Fi.
Es compatible con tiras LED RGB y RGBW direccionables, en las que cada LED puede controlarse individualmente para mostrar diferentes colores, efectos y animaciones al mismo tiempo.
No es compatible directamente con las tiras RGB analógicas convencionales de 4 pines identificadas como +, R, G y B. En esas tiras todos los LED muestran el mismo color y se necesita otro tipo de controlador.
Se entrega con WLED instalado y listo para utilizar. Desde su interfaz web es posible controlar el encendido, el brillo, los colores, los segmentos y una amplia variedad de efectos visuales.
Su micrófono digital integrado permite crear efectos que reaccionan al sonido o al ritmo de la música. También incorpora receptor infrarrojo y un botón táctil para realizar acciones manuales.
Gracias a su integración con Home Assistant, puede incorporarse a escenas y automatizaciones junto con sensores, interruptores, televisores y otros dispositivos inteligentes.

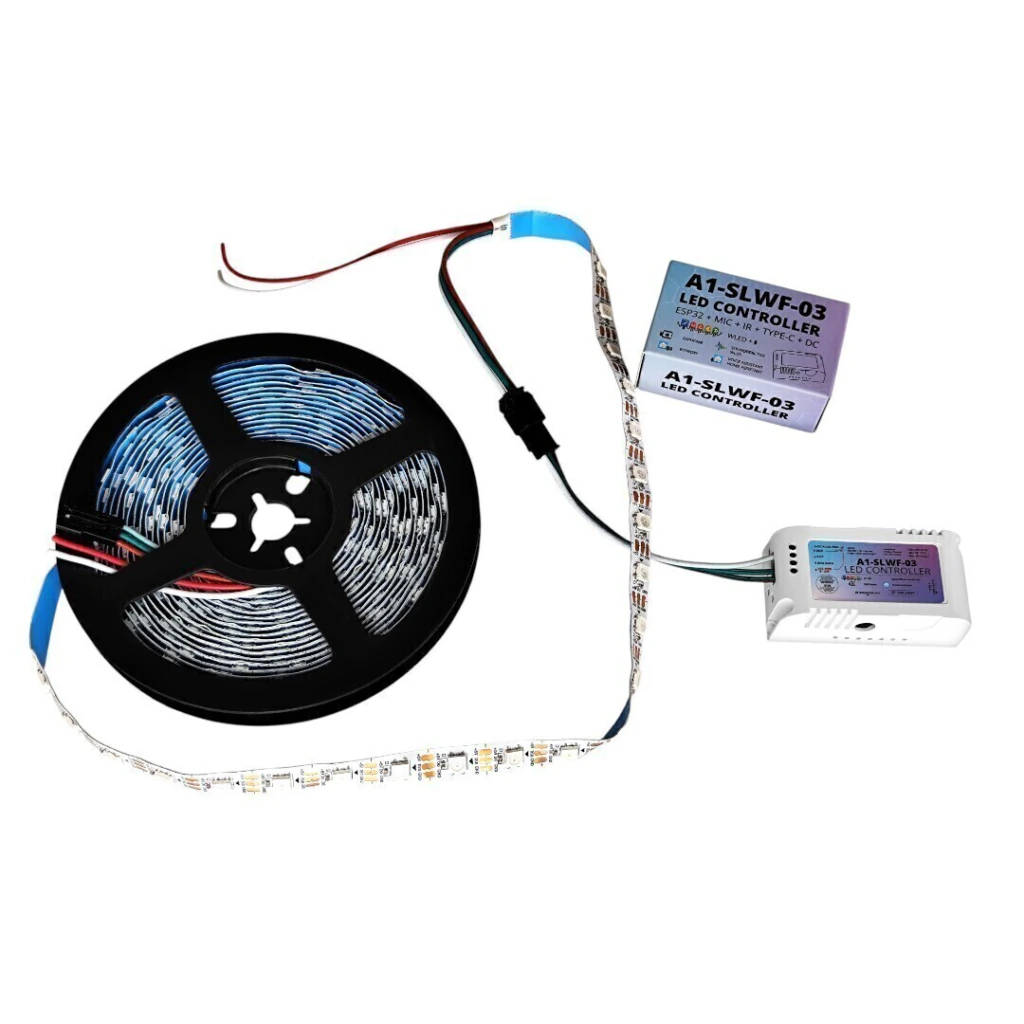

Compatibilidad con tiras LED
- Compatible: Tiras RGB direccionables.
- Compatible: Tiras RGBW direccionables.
- Compatible: Tiras de 3 cables con VCC, Data y GND.
- Compatible: Tiras de 4 cables con VCC, Data, Clock y GND.
- Tensiones admitidas: 5 V, 12 V y 24 V DC.
- No compatible: Tiras RGB analógicas convencionales de 4 pines +, R, G y B.
Potencia y longitud de la tira
- Alimentación mediante USB-C: 5 V, hasta 50 W o 10 A.
- Alimentación mediante conector DC: De 5 V a 24 V, hasta 200 W totales.
- Alimentación mediante bornera: De 5 V a 24 V, hasta 200 W totales.
- Capacidad de control: Aproximadamente 1500 a 2000 LED a 30 FPS, según la configuración.
- Longitud máxima: Depende del consumo por metro de la tira, la cantidad de LED, la tensión, el brillo configurado y la fuente utilizada.
Para calcular la longitud aproximada, se debe dividir la potencia disponible de la fuente por el consumo en watts por metro informado por el fabricante de la tira.
En instalaciones largas puede ser necesario alimentar la tira en varios puntos para evitar caídas de tensión. También es posible alimentar la tira directamente desde una fuente externa y conectar al controlador las líneas de datos y tierra común.
Alimentación y conexión

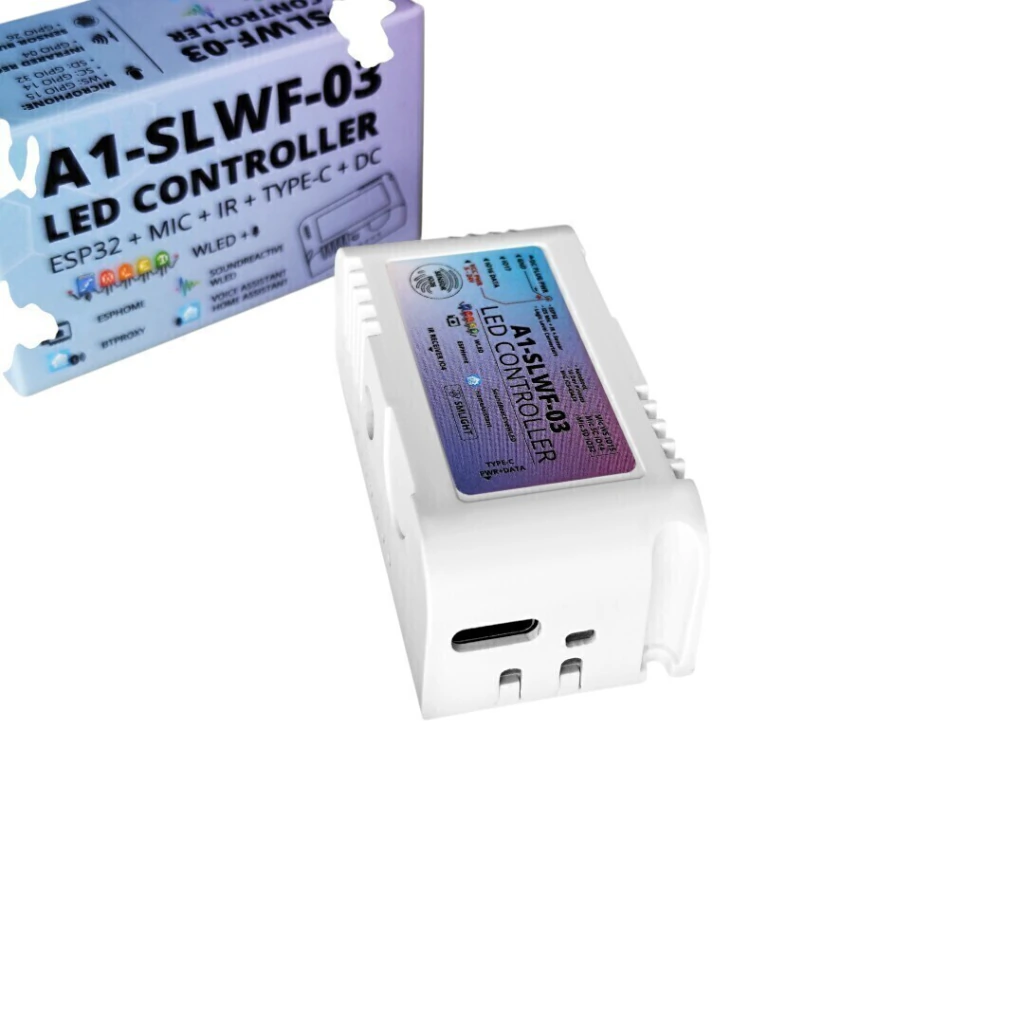

- USB-C: Alimentación de 5 V.
- Conector DC: Alimentación de 5 V a 24 V.
- Bornera: Alimentación directa de 5 V a 24 V.
- Conector DC requerido: 5,5 x 2,1 mm, positivo al centro.
- Conexión LED: Tiras direccionables de 3 o 4 cables.
No se deben utilizar simultáneamente la alimentación USB-C y la alimentación mediante conector DC o bornera.
Especificaciones técnicas
- Marca: SMLIGHT.
- Modelo: A1-SLWF-03.
- Tipo: Controlador Wi-Fi para tiras LED direccionables.
- Firmware: WLED preinstalado.
- Procesador: ESP32 de doble núcleo.
- Tensión compatible: 5 V, 12 V y 24 V DC.
- Potencia máxima por USB-C: 50 W.
- Potencia máxima por DC o bornera: 200 W totales.
- Canales LED: 2.
- Micrófono: Digital I2S integrado.
- Receptor infrarrojo: Integrado.
- Control manual: Botón táctil integrado.
- Integración: Home Assistant mediante WLED.
- Firmware alternativo: Compatible con ESPHome.
- Uso recomendado: Interior.

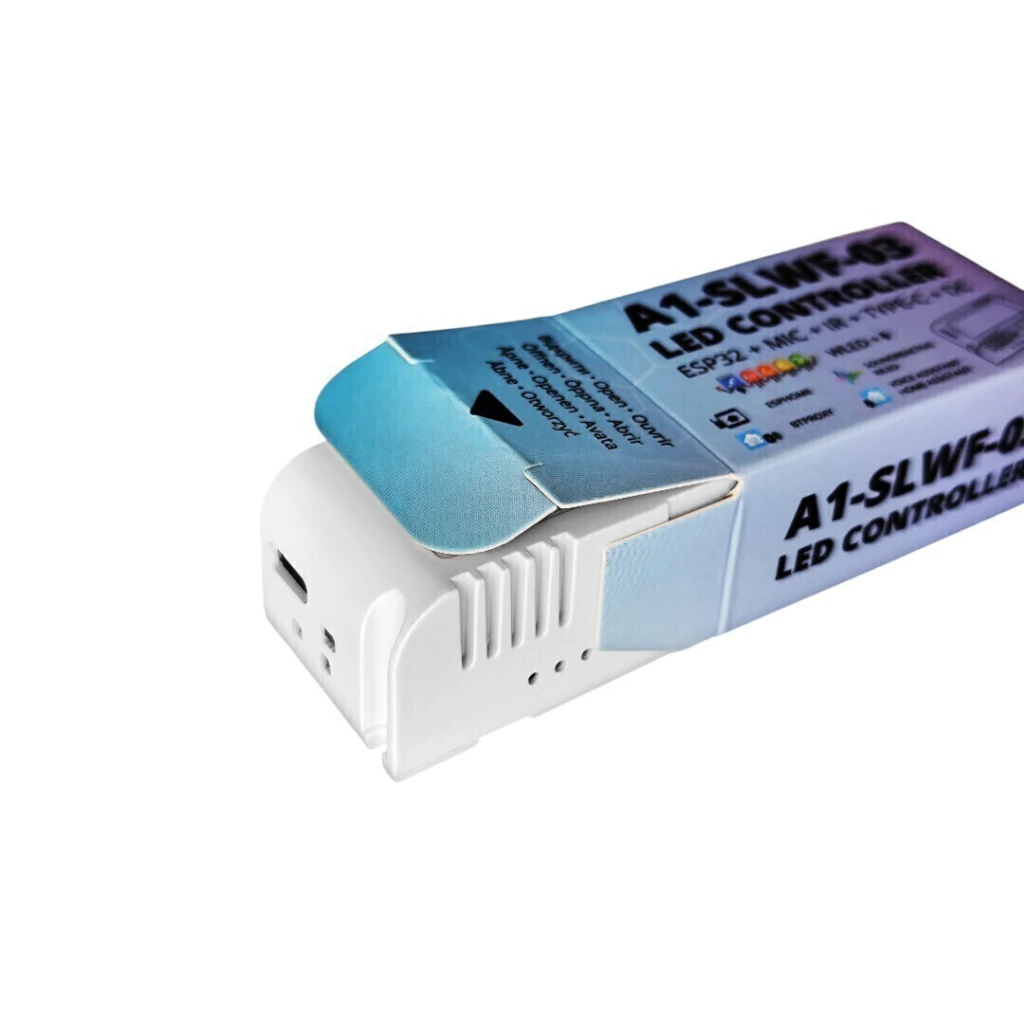

Contenido del paquete
- 1 controlador SMLIGHT A1-SLWF-03.
- 1 adaptador Micro USB a USB-C.
- 2 adhesivos de montaje.
- 2 tornillos de montaje.
- 2 destornilladores.
- Acceso al manual mediante código QR.
Importante: La tira LED y la fuente de alimentación no están incluidas. Antes de conectar el equipo, verificá la tensión, el consumo y el tipo de señal admitidos por la tira. La línea de datos entrega la misma tensión con la que se alimenta el controlador. Utilizar una tensión incorrecta puede dañar la tira LED.
